BolaBol
Un gachapon imprimible en 3D. Metes una ficha impresa, giras la manivela y cae una cápsula.
Una máquina de cápsulas que puedes imprimir en casa, generada con código Python dentro de Blender. Casi todo en PETG, diez cápsulas y un mecanismo de monedas puramente mecánico.
Hecho con
Blender · Python · numpy · STL · 3MF · PETG
Qué es
Una máquina de cápsulas que puedes imprimir en casa. Metes una ficha impresa, giras la manivela y cae una cápsula de 50 mm. Caben diez, y las cápsulas también se imprimen.

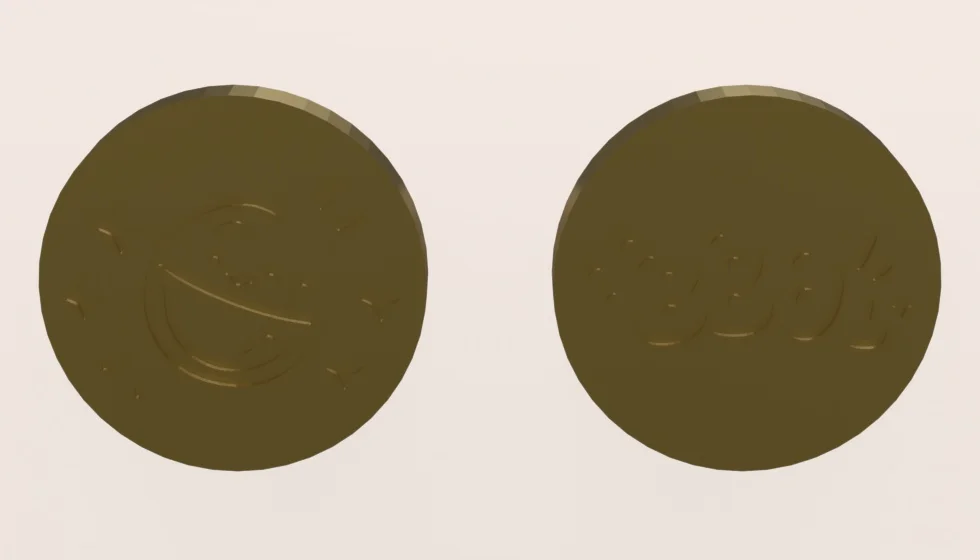

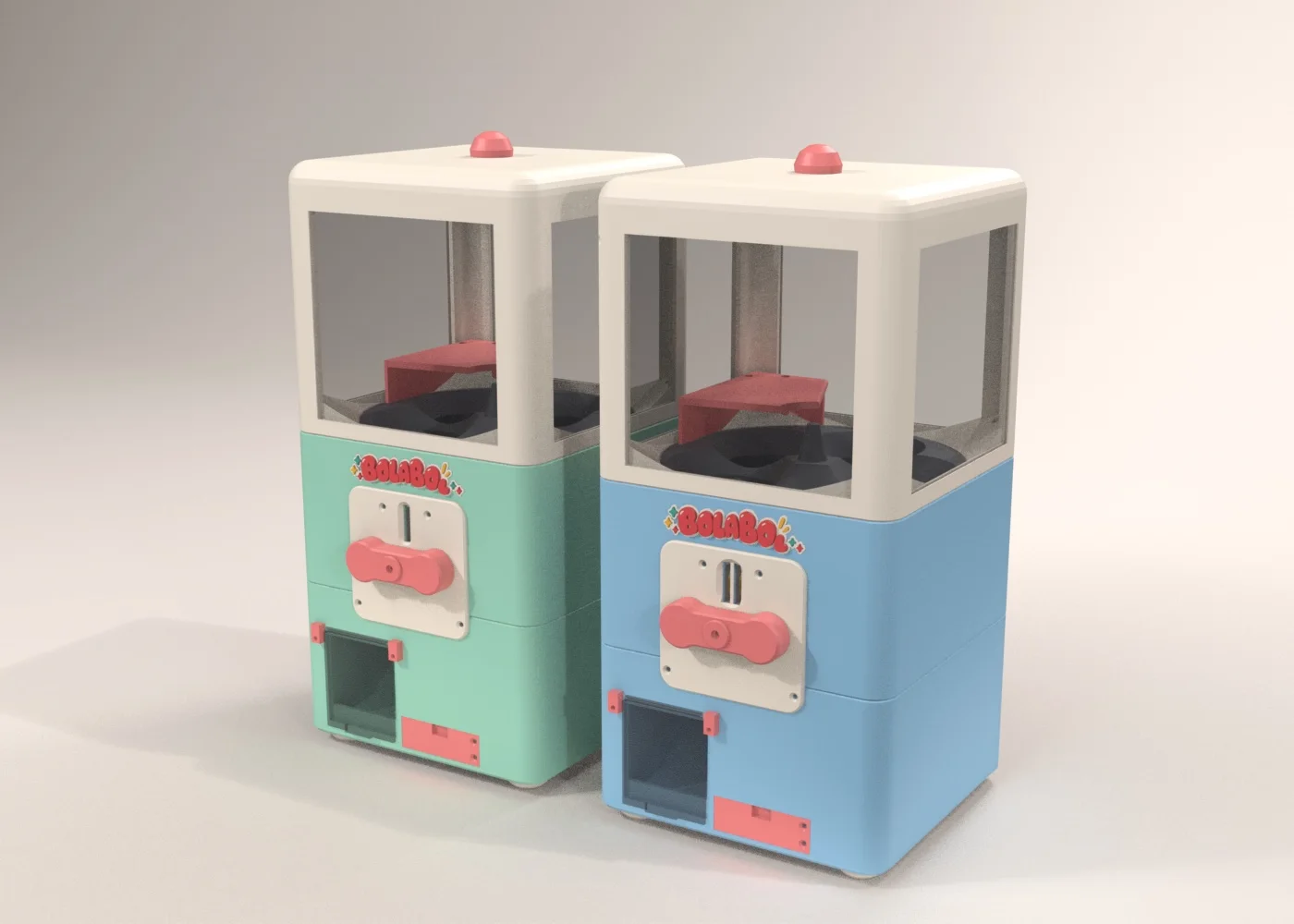

Hay dos versiones: de una ficha (verde menta) y de dos fichas (azul cielo). La insignia BolaBol, el logo BBOL y Boli, la mascota grabada en las fichas, son dibujos míos.
Cómo funciona

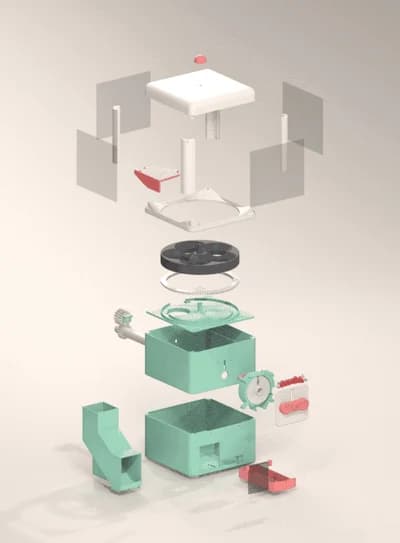

Es puramente mecánica, sin sensores: una rueda de monedas, un trinquete de bloqueo y una carraca solo dejan completar la vuelta de la manivela si hay dentro una ficha de 25 × 4 mm. Comprobé el mecanismo con una simulación dinámica de unos 200 casos antes de fiarme.

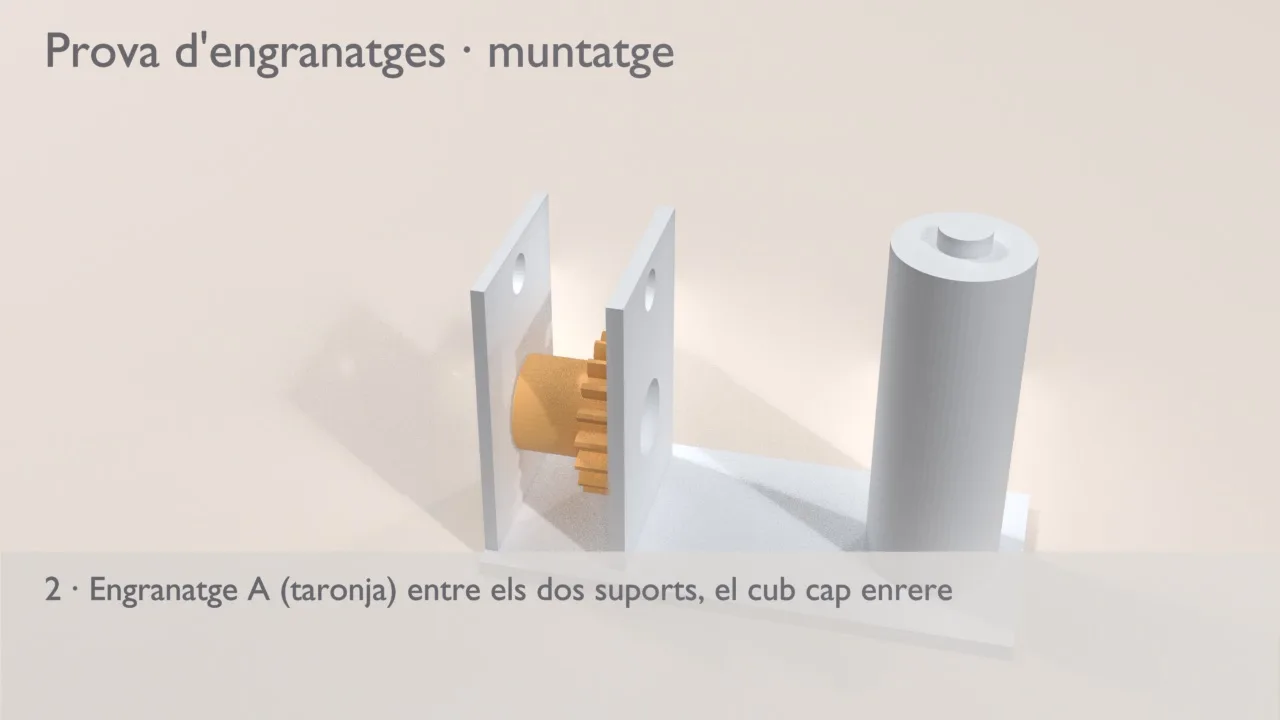

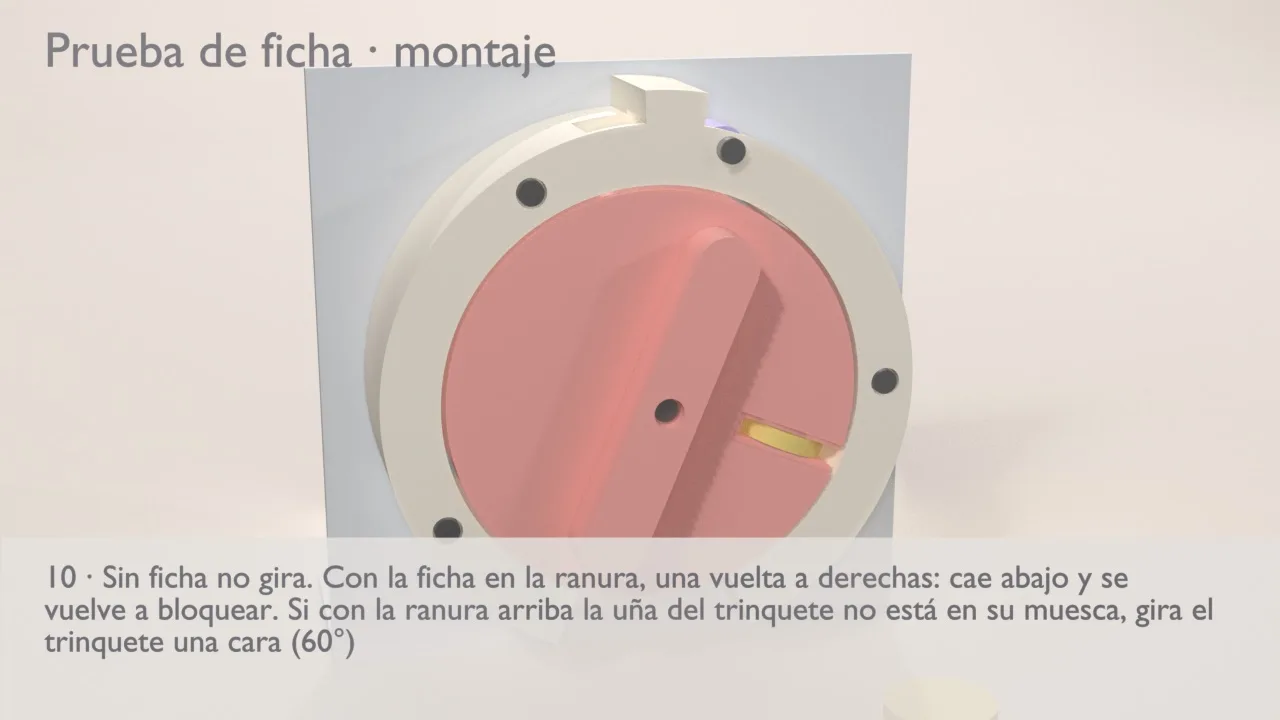

Hay pequeñas plantillas de prueba para los engranajes y el monedero, para comprobar tu impresora antes de lanzarte con la máquina entera.
Hecha con código
Todo el modelo lo genera código Python dentro de Blender, con todas las medidas en un único archivo de parámetros. La exportación comprueba que cada pieza cabe en una cama de 220 × 220 mm y está cerrada, y prepara 20 bandejas listas para laminar en la Adventurer 5M Pro.
- Blender · Python · numpy
- STL + bandejas 3MF
- Casi todo PETG, ventanas de metacrilato
- Tornillería M3, lastre de 500 g
Desarrollo
Publicada como código abierto.
Los STL, 20 bandejas listas para laminar, los archivos de Blender y el Python que los genera, con licencia CC BY-NC-SA 4.0.
Diseño v4: una auditoría completa.
La exportación ya comprueba cada pieza, tornillos y lastre nuevos, la insignia BOLABOL y fichas grabadas por las dos caras.
